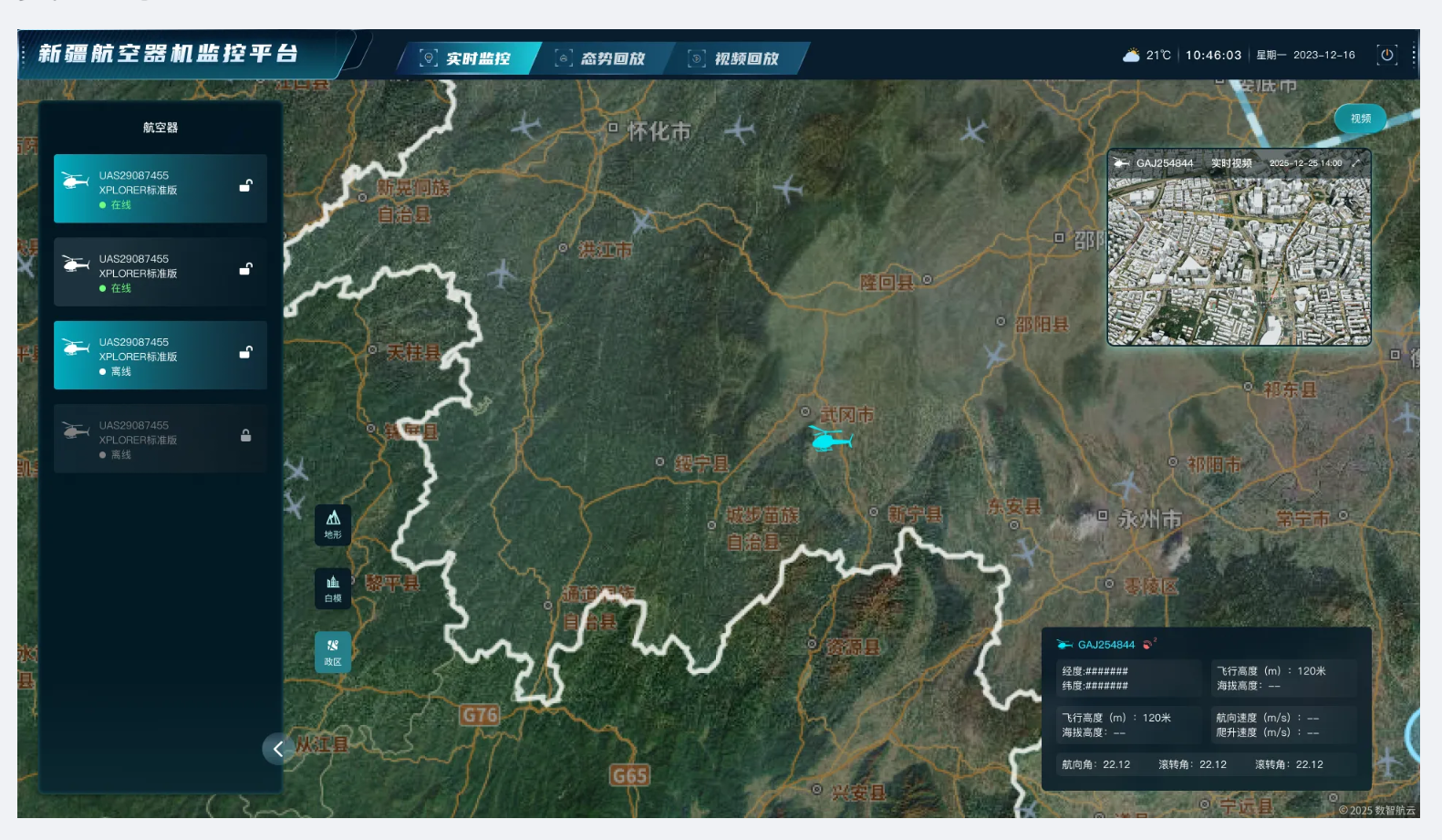

新疆航空器监控平台

实时监控

态势回放

视频回放

GAJ254844  豫3(在线)

GAJ254845  豫3(在线)

锁定

锁定

视频

    GAJ254844                           实时视频               2025-12-25 14:00

经度:118.235478 维度:31.55895

飞行高度(m):79.12

海拔高度(m):99.12

航向速度(m/s):22.12

爬升速度(m/s):0.12

滚转角(°):22.12

航向角(°):22.12

俯仰角(°):22.12

    GAJ254844

地图切换

3D

  • 无人机列表单机列表中的无人机,为选中,选中后,视频和态势信息切换成选中无人机,选中无人机居中
  • 锁定为锁定当前地图视角(无法更改角度及平移,但可以缩放),并跟随无人机移动。(2D3D一样)(2D状态用2D图标)
  • 锁定必定选中,取消锁定不取消选中,更换选中会取消锁定
  • 无取消选中的操作,进入页面默认选中第一架无人机(离线也可选中,离线时态势看板无数据状态)
  • 列表可收缩

由于时间问题,没有做交互保真,交互说明如下

航空器

搜星:3个

  • 态势显示的参数如原型
  • 没有相关参数时,可以显示为 -,若使用图表,UI要给出离线的情况
  • 搜星,UI可考虑GPS图标,加数量,加颜色(0-1为红色,2-3为黄色,4+为绿色)
  • 高度、速度、角度可考虑  仪表+文字  的方式,UI可参考一些飞行仪表的设计
  • 一键起飞等4个为操作项,需要确认弹框(UI设计下)
  • 控制按键,可以参考遥控器设计(UI设计下)

无人机列表

态势

控制部分UI先设计 + 若对接时无法实现,可以先保留控制组件

视频监控

  • 视频按钮(图标)可以打开/关闭视频,默认是打开状态,若航空器
  • 点击展开按钮可放大,放大后(不一定要全屏,略微占2/3画面即可)点击收缩可还原

新疆无人机监控平台

实时监控

态势回放

视频回放

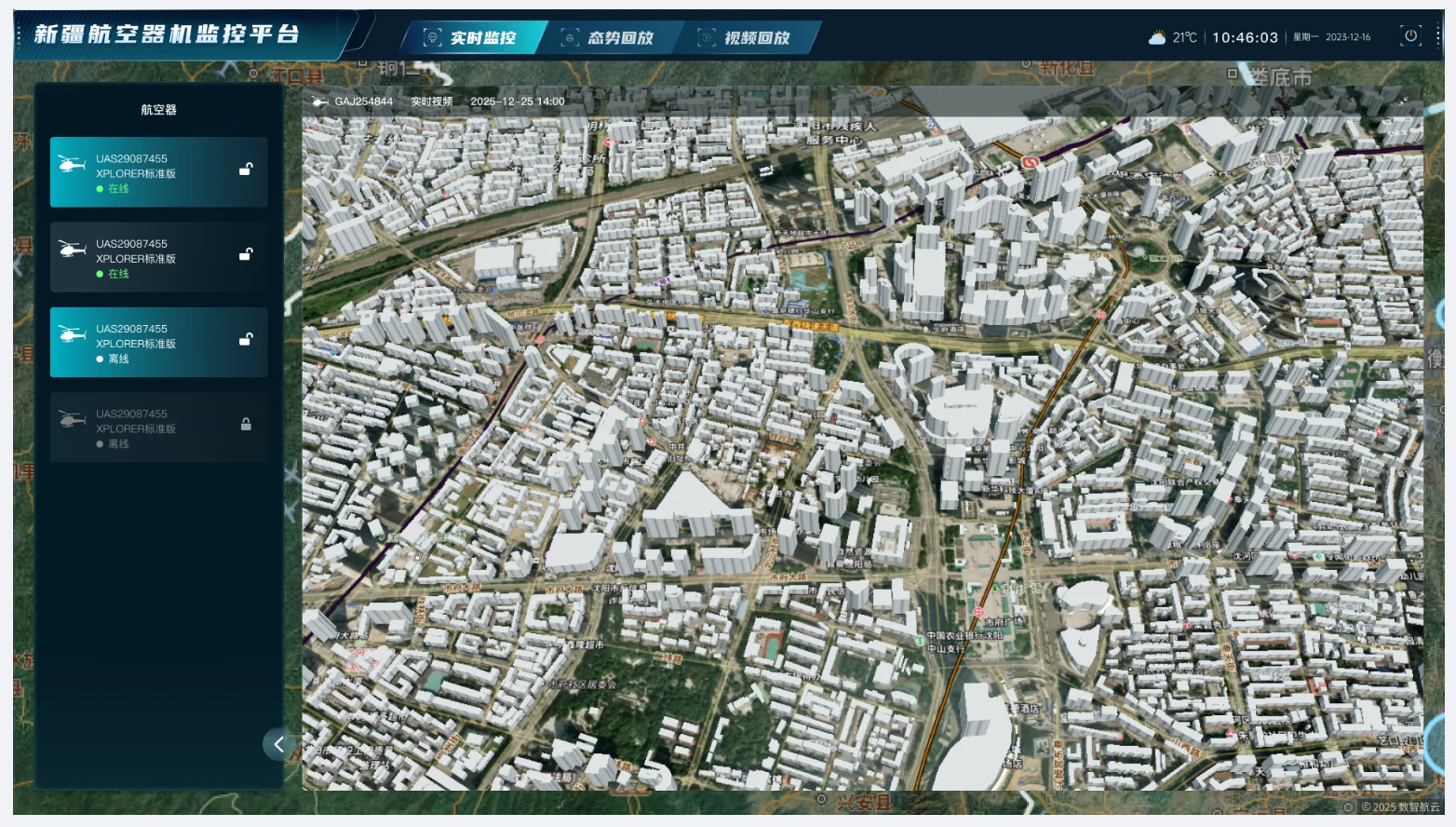

地图

  • 地图支持3D地形、2D地形,3D行政,2D行政
  • 切换地图不影响锁定和选中状态

经度:118.235478 维度:31.55895

飞行高度(m):79.12

海拔高度(m):99.12

航向速度(m/s):22.12

爬升速度(m/s):0.12

滚转角(°):22.12

航向角(°):22.12

俯仰角(°):22.12

    GAJ254844

搜星:3个

16:00

14:21

播放

倒放

快进

x1

搜索

地图切换

3D

交互说明

  • 搜索按钮可重置回放,搜索不跨天,日历上有数据的日期有着重标识
  • 搜索结果为,指定时间段的态势数据,将态势数据中的位置信息,在地图上画出来,更好的展示这段时间的飞行轨迹
  • 若卫通数据中存在飞行架次情况,则按架次进行轨迹拟合。多次飞行间不做路线链接,回放时轨迹也可以直接跳跃,一次飞行中则线性过度。
  • 进度条中按照飞行情况,对包含飞行数据的阶段着色。
  • 其余交互与实时监控一致

新疆无人机监控平台

实时监控

态势回放

视频回放

视频回放

态势回放

00:00

14:00

搜索

下载

01

05

UI考虑一下退出登录的按钮位置和样式

开发可以沿用现有登录页样式

新疆6月3日需求调整

1、实时监控页面视频窗口放大/还原(遗留需求)

2、增加灾情点功能

灾情点

xxx某地火灾救援

xxx某地火灾救援

xxx某地火灾救援

xxx某地火灾救援

新增

xxx某地火灾救援

2024.12.23 16:34:00——2024.12.23 17:34:00

  • 功能框体,增加灾情点部分,UI在设计时,至少保证一页显示5个灾情点
  • 所有有效灾情点均会在地图上显示,点击列表地图基于灾情点缩放居中,若当前处于航空器视角锁定状态则解除锁定,并针对点击的主体灾情点居中缩放
  • 地图的灾情点,有点击交互提示,显示名称及有效时间,提示可以在移出交互热区(灾情点范围及提示框范围)后,消失
  • 灾情点排序按失效时间倒序排列,有分页

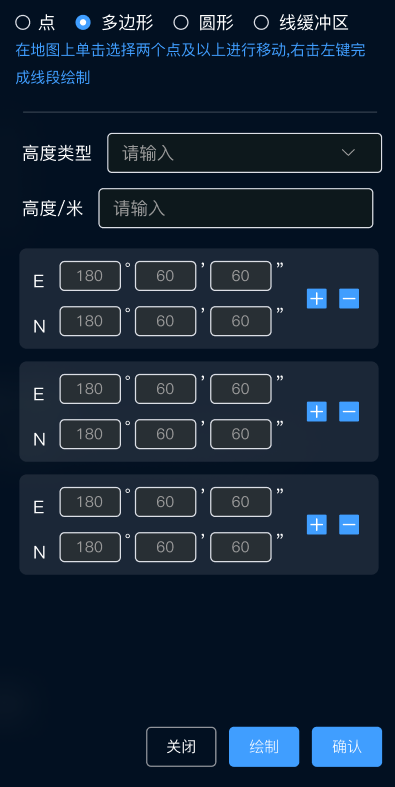

  • 新增和编辑取相同的编辑框,编辑时内容回显,编辑可用UTM的图层新增框体(支持点、线、面,支持点击、输入、导入),增加有效时间,编辑/新增保存后,刷新列表。
  • 支持删除(弹出确认)

导入

分页

3、回放增加灾情点功能

  • 回放时,对回放时间范围内生效的灾情点也显示,同时也有点击交互
  • 已删除的灾情点不显示

xxx某地火灾救援

2024.12.23 16:34:00——2024.12.23 17:34:00
